Обследование опор ВЛ

от 20 000 руб.

Обследование опор воздушных линий электропередачи (ВЛ, ЛЭП, ВЛЭП) необходимо для разных целей, и в зависимости от этих целей, состав работ, а соответственно и стоимость меняются.

Обследование (диагностика, экспертиза) - оценка технического состояния воздушных линий электропередачи согласно НД.


Предпосылки обследования ЛЭП (воздушные линии):

  • дефекты обнаруженные в ходе плановых (периодических) обследований, обходов и осмотров;
  • в рамках обслуживания ВЛ;
  • возникновение аварий на линиях;
  • замена проводов;
  • увеличение нагрузки (подвес ВОЛС, устройство отпайки, оборудование открытого переходного пункта в КЛ);
  • перенос/замена опор ЛЭП, (обследуются опоры соседние с заменяемыми).


Стандартное обследование включает в себя:

- Изучение архивной документации (если имеется);

- Обследование опоры (может выполняться с подъемом*, т.н. верховой осмотр и без подъема**);

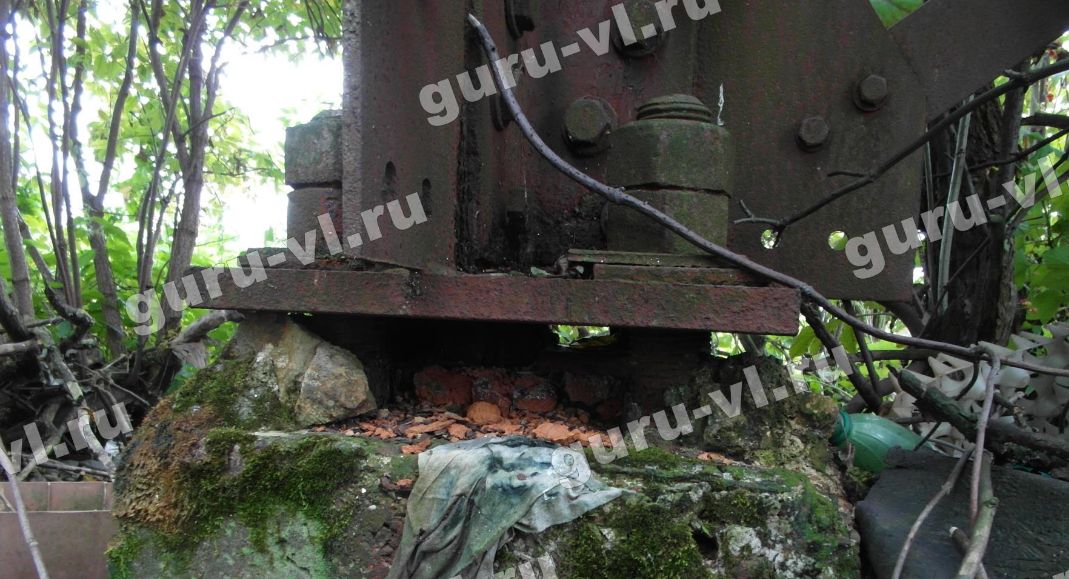

- Обследование фундаментов (может выполняться с шурфованием и без шурфования);

- Проведение испытаний конструкций неразрушающими методами;

- Анализ полученных данных и выявление типовой серии конструкции;

- Составление отчета.

На отчет по обследованию существует несколько нормативных документов, местами противоречащих друг-другу, я составляю отчет по форме необходимого вам нормативного документа.


* На опору поднимается специально обученный человек, промышленный альпинист, имеющий все необходимые допуски и разрешения, а так же имеющий опыт проведения обследования опор ВЛ в составе моей команды.

** В настоящее время тестируется новый метод визуального обследования с помощью бепилотного летательного аппарата (БПЛА, квадрокоптер, мультикоптер, дрон).

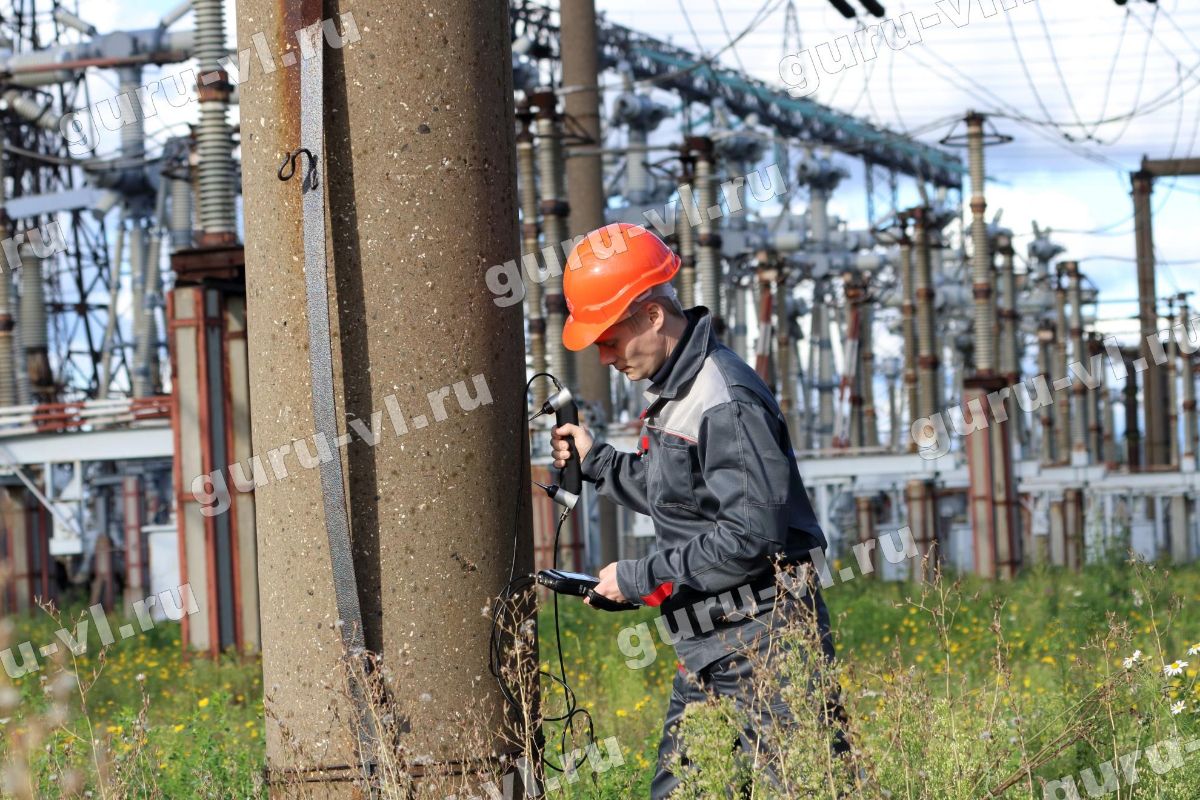

Я применяю следующие методы неразрушающего контроля (при необходимости):

- Замеры толщины ЛКП;

- Измерение твердости металлов;

- Ультразвуковая толщинометрия (особенно актуально для трубчатых конструкций);

- Определение поверхностной прочности бетона склерометром;

- Определение прочности бетона сквозным ультразвуковым прозвучиванием;

- Ультрафиолетовая диагностика изоляторов;

- Тепловизионная диагностика.




При необходимости выполняю проверку вертикальности опоры геодезическим методом.

Дополнительно провожу замеры сопротивления контура заземления и замеры удельного сопротивления грунта.

Все обозначенные приборы имеются в наличии и готовы к работе в любой момент.


______________________________________________________________________________________________________

Напряженность линий (напряжение) 35 кВ, 110 кВ, 150 кВ, 220 кВ, 330 кВ, 500 кВ, 750 кВ.

Иногда под аббревиатурой ВЛ подразумевают "высоковольтные линии", но это не так, ВЛ - это воздушные линии. Также встречается: ВЛЭП - воздушные линии электропередачи.
